Compuertas lógicas

Una puerta lógica es un dispositivo que nos permite obtener resultados, dependiendo de los valores de las señales |que le ingresemos. Es necesario aclarar entonces que las puertas lógicas se comunican entre si incluidos los microprocesadores, usando el sistema Binario

Tablas de la verdad

Las tablas de la verdad se utilizan  para trazar la salida de una puerta logica o circuito lógico

Dependiendo del numero de entradas y salidas, la tabla tendra mayor cantidad o menor cantidad de columnas y filas

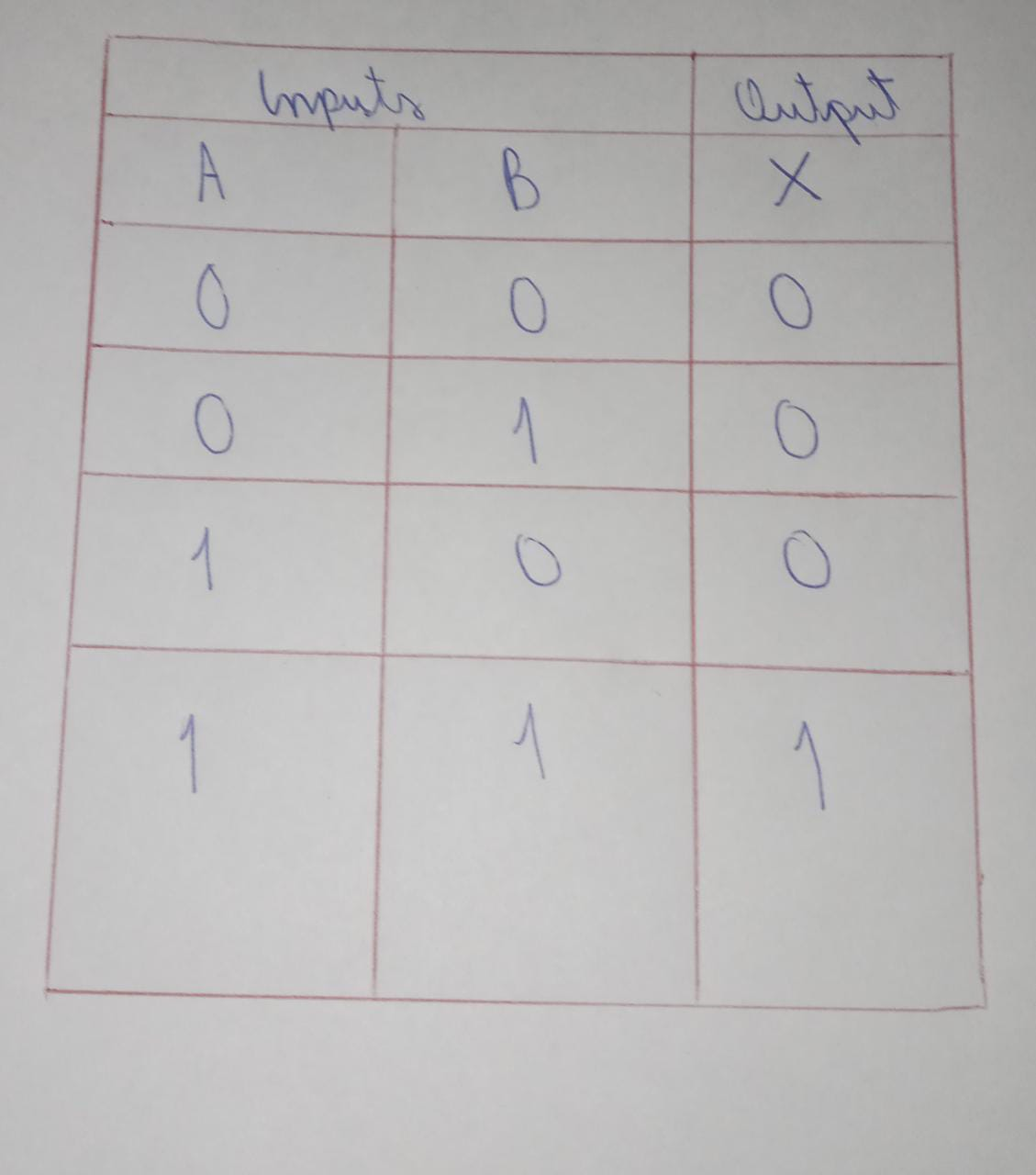

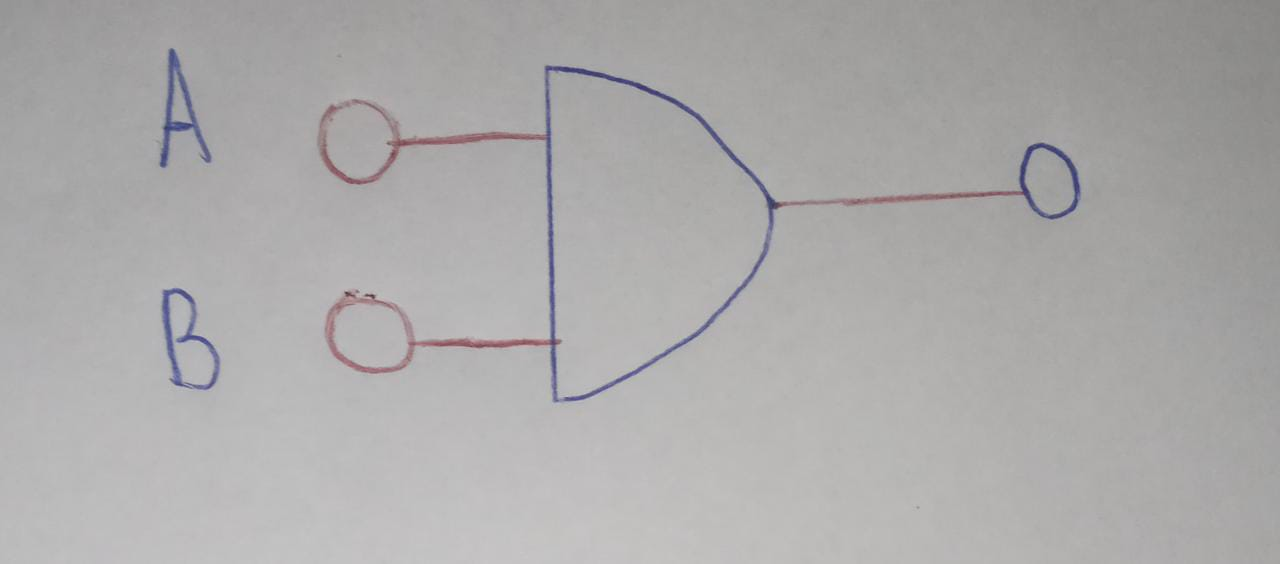

Puerta AND

Descripción

La puerta AND es una puerta lógica digital que implementa la conjunción lógica. Esta entregara una salida HIGH 1, dependiendo de los valores de las entradas, siendo este caso, al recibir solo valores altos en ambas entradas

Si alguna de estas entradas no son HIGH 1, entonces se mostrara un valor de salida LOW

Puerto OR

Descripción

La puerta OR es una puerta lógica digital que implementa la disyunción lógica

Cuando todas sus entradas están en 0 (LOW), su salida esta en 0 (LOW).

mientras que cuando al menos una o ambas entradas están en 1 (HIGH), su SALIDA va a estar en 1 (HIGH)

Puerta NAND (NOT AND)

Descripción:

La puerta NAND es una puerta lógica que produce una salida falsa solamente si todas sus entradas son verdaderas por tanto, su salida es complemento a la de la puerta AND

Cuando todas sus entradas están en 1 (HIGH), su salida esta en 0 (LOW), mientras que cuando una sola de sus entradas o ambas están en 0 (LOW), su SALIDA va a estar en 1 (HIGH)

Puerta NOR (Not or )

Descripción:

La puerta NOR es una puerta lógica digital que implementa la disyunción lógica negada

Cuando todas sus entradas están en 0 (LOW), su salida esta 1 (HIGH), mientras que cuando una sola de sus entradas o ambas están en 1 (HIGH) su salida va a estar en 0 (LOW)

NOR es el resultado de la negoción del OR

Puerta XOR

Descripción:

La puerta XOR es una puerta lógica digital que implementa el  OR exclusivo es decir, una salida verdadera (1/HIGH) resulta si una, y solo una de las entradas a la puerta es verdadera

Si ambas entradas son falsas (0/LOW) o ambas son verdaderas, resulta en una salida falsa

Circuito combinacionales

Cuando las puertas lógicas se combinan para llevar a cabo una función determinada (ej. contralar un robot), estas forman un circuito combinacional

La salida del circuito lógico se comprueba utilizando una tabla de la verdad

Ejemplo:

Circuito combinacional correspondiente a una linterna que se enciende exclusivamente si el interruptor 1 y 3 están encendidos y el 2 esta apagado

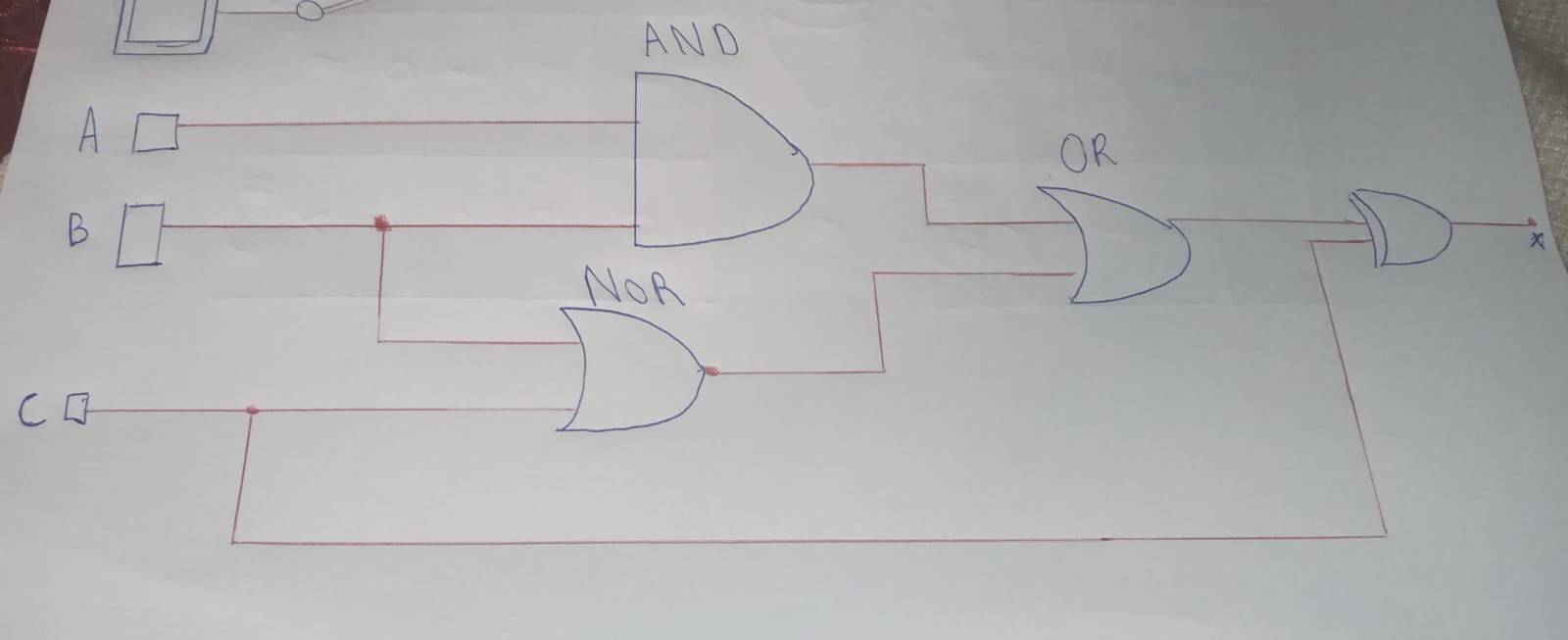

Ejemplo # 1

Construye la tabla de la verdad correspondiente al siguiente circuito:



Ejemplo #1 (paso 5)

Cuando ya hemos calculado todos los valores los juntamos en una única tabla y esa será la tabla de la verdad del circuito combinacional al completo:

Bloques de construcción

Un bloque de construcción es una cantidad básica a partir de la cual se construye algo mas complejo

Puerta NAND

Es posible construir cualquier puerta logica y por lo tanto, cualquier circuito combinacional utilizando exclusivamente puertas NAND

Ejemplo # 2

¿Cuál es la puerta lógica equivalente al siguiente circuito?
