Circuitos Electricos

 Unidad educativa Replica Vicente Rocafuerte

Nombre:Christopher Fuertes Almea

Curso :1ero tecnico B

Fecha: 5 de noviembre del 2021

Módulo:Soporte Técnico

Subtema:Diseñe en su blog con imágenes y texto facil de entender para el publico

Componentes Electronicos Basicos

Fuentes de voltaje

Las fuentes de voltaje aportan a circuito la energía necesaria para poner en movimiento los electrones.

Los circuitos eléctricos utilizan pequeñas fuentes de energía capaces de aportar una corriente continua

Les llamamos pilas o batatias cuando son recargables.

Si conectamos los dispositivos eléctricos directamente la red eléctrica de nuestra casas estaremos suministrando una corriente alterna de mas de 200 voltios estos dispositivos utilizan corriente continua de bajo voltaje lo que necesitamos transformar y rectificar la corriente

Transformadores

Los transportadores se encargar de disminuir la tension que llega a los equipos y adaptarla a sus requisitos técnicos

(normalmente entre 6 y 12 voltios) están formados por un núcleo electromagnéticos y 2 arrollamiento uno primario que recibe una tención elevada y otro secundario e el que tenemos una tension menor

Los rectificadores

Los rectificadores se encargan de pasar de corriente alterna a corriente continua.

Están formados por diodos y condensadores se colocan a continuación de los transformadores

Elementos de maniobra

Son los encargados de controlar el encendido y apagado los equipos

Vamos a distinguir 4 tipos

*Interruptores

*Conmutadores

*Pulsadores

*Relés

Los Interruptores

Permiten encender y apagar un dispositivos son capaces de permanecer en un estado fijo esto es, encendidos o apagados, hasta que actuamos sobre ellos

                                               Los Conmutadores

Son interruptores que permiten controlar un mismo circuito desde puntos distintos

                                                    Pulsadores

Los pulsadores son elementos que permiten el paso de corriente desde la fuente al dispositivo pero solo durante el tiempo que permanecen pulsados el ejemplo mas tipico es un timbre clasico que solo funciona mientras no estamos pulsando cuando levantamos el dedo deja de emitir sonido pueden ser normalmente abiertos o normalmente cerrados los normalmente abiertos permiten el paso de la corriente mientras están pulsados y los normalmente cerrados interrumpen el paso de corriente mientras están pulsados

                                                 Relés

son interruptores accionados por un electroimán tiene una bobina en su interior que cuando se conecta a una fuente de voltaje genera un campo magnético que hay una placa metálica la cual cierra un segundo circuito eléctrico cuando el campo magnético deja de actuar la placa metálica abre nuevamente el circuito gracias a un muelle su principal función es separar los circuitos de control que utilizan tensiones bajas de los circuitos de potencia que utilizan tensiones altas y peligrosas el circuito de control es el que actúa sobre la bobina generando el campo magnético en un mismo relé vamos a tener deferentes posiciones unas eran normalmente abiertas y otras normalmente cerradas

Resistencias Eléctricas

*Resistencias fijas

*Resistencias variables

*Resistencias LDR

*Resistencias NTC

*Resistencias PTC

*Resistencias VDR

Resistencias LDR

Son resistencias cuyo valor óhmico depende de la luz que reciben

Cuanta mas luz menor resistencia

Funcionan como sensores de luz

Resistencias NTC

Son sensores de luz las resistencias mtc o de coeficiente negativo de temperatura con sus siglas en ingles son resistencias cuyo valor depende de la temperatura de tal forma que si incrementamos la temperatura su valor o mico desciende

Resistencias PTC

Las ptc o de coeficiente positivo de temperatura presenta un comportamiento contrario a las anteriores es decir si aumentamos la temperatura aumenta también el valor de su resistencia constructivamente y también en sus símbolos son muy parecidas a las em etc

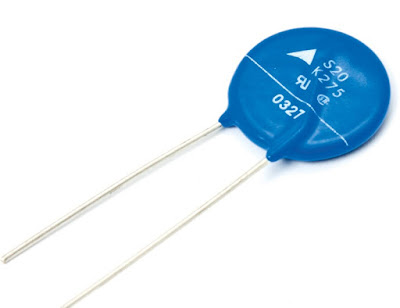

Resistencia VDR

En este caso el valor o mico depende de la tension aplicada en sus extremos cuanto mayor es el voltaje menor es su resistencia son elementos de proteccion frente a picos elevados de tension se colocan en paralelo con los circuitos que deseamos proteger

Condensador de valor Fijo

los condensadores de valor fijo están formadas por dos laminas metálicas separadas por un medio aislante llamado dieléctrico

condensador electrolítico

presenta una patilla positiva y otro negativa y en el circuito debemos conectar la patilla positiva con el positivo de la fuente y ña patilla negativa con el negativo de la fuente

Bobinas

Son en esencia un hilo de cobre enrollado sobre si mismo.

Al espacio interior que generan se llama núcleo y pueden ser de núcleo al aire y pueden ser de núcleo al aire o de núcleo ferromagnético

Diodos Zener

Son un tipo esencial de diodos que están diseñados para funcionar en polarización inversa.

una de sus características es que mantiene constante el voltaje entre sus extremos por lo que se utilizan como establecimiento de tension

Transistores Bipolares

se dividen en

*PNP

*NPN

Están formadas por tres patillas:Emisor, base, y Colector

para identificar hay que recurrir a su hoja técnica

Transistores FET

 Presentan tres patillas o partes diferenciadas

Puerta , Fuente , y Drenaje

están controlados por voltaje

A través de ellos casi no circula corriente

tenemos dos tipos :

*Canal N

*Canal p

5 preguntas referentes al video

Que aportan las fuentes de voltaje?

Aportan a circuito la energía necesita necesaria para poner movimientos los electrones

Que utiliza los circuitos eléctricos ?

Utilizan pequeñas fuentes de energía capaces de aportar una corriente continua.

De que se encarga los transformadores?

Se encarga de disminuir la tension que llega a los equipos y adapta a sus  requisitos técnicos

Que son los roles?

Son interruptores accionados por un electroimán

Cual es la principal función de los roles ?

Su principal función es separar los circuitos de control de los circuitos de potencia
